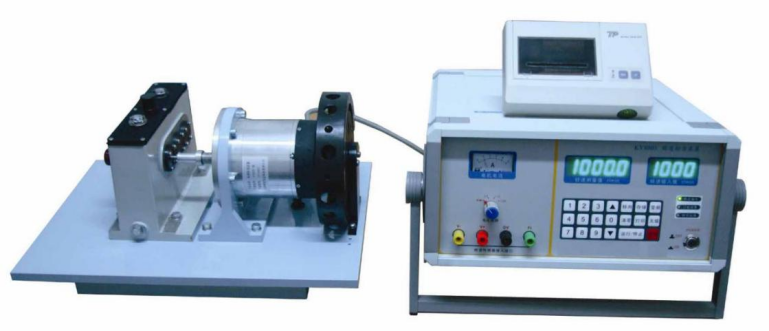

标准转速装置

产品简介：

　　适用JJG105-2019《转速表》检定规程是普及率最高的转速标准装置，全国大中型电厂中有85%以上配置了该型装置。装置增加了对有源转速传感器的几种类型电压驱动的选择，各类转速传感器信号可接入精密测量,配置万用探头支架可安装各种螺纹规格或无螺纹的传感器。

功能特点：

1、转速数字设定，它用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定。

2、配置附件齐全，可对光电式或机械式、手持式、接触式或非接触式等转速表进行校验。

3、配置的传感器安装盘上有24个传感器安装孔，特别适用于各种规格的磁电式、磁阻式、霍尔式、电涡流式转速传感器的校验。

4、配置专用附件可对各类航空转速表（型号有GZ-1、GZ-2、GZ-8A、GZT-1、GZT-2、A-10、T-45等）、船用转速表、机车转速表进行校验。

5、可输出标准电信号源，对转速测量的二次仪表单独进行校验；配置有转速传感器信号输入接口，可在无二次仪表的情况下，对转速传感器单独进行校验。

6、适合作为大中型企业和地市级计量部门的转速计量标准设备。

技术指标：

1、转速范围: （20～33000）r/min

2、转速不确定度: 1×10^-4；

3、转速稳定度: 5×10^-4；

4、时基性能:  开机准确度2×10^-4、日稳定度  2×10^-6、时基频率10MHz；

5、转速分辨力: 0.1(20～600r/min)、1 (600～6600r/min)、5(6600～33000r/min) ；

6、输出标准电信号：频率范围(2～9999) Hz、精度为1×10-5、波形为方波、幅度为12V。

7、可输出直流电压：±5V、±12V、±24V；

8、接入外测信号要求范围:(1～9999 )Hz、幅值大于0.5V；

9、齿盘:  渐开线齿型、齿数为60、模数为2、直径124mm；（可根据用户要求设计任意齿数规格的各种齿盘）

10、安装螺纹:传感器安装盘上有12种螺纹规格:

公制: M10×1、M12×1、M14×1、M16×1、M18×1、M16×1.5、M18×1.5、M20×1.5、M22×1.5英制: 1/4-40、3/8-24、5/8-18

11、总功率: ≤300 W
