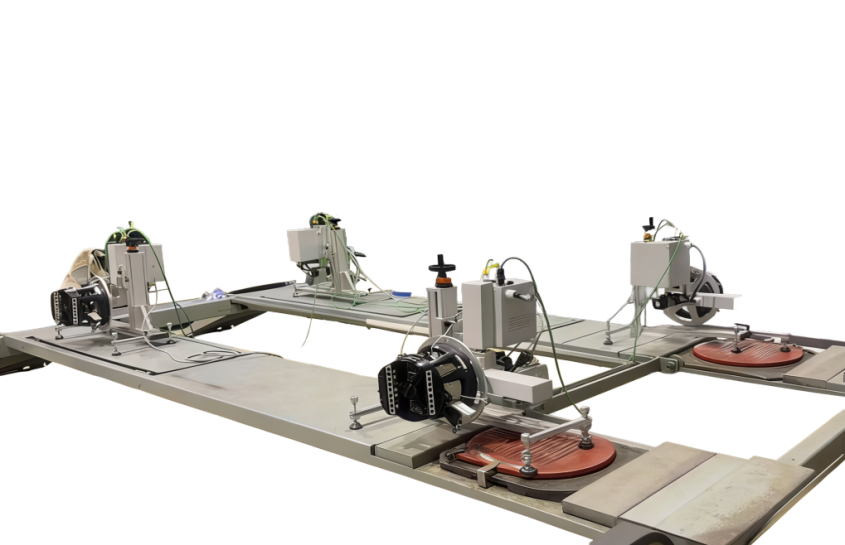

四轮定位仪校准装置

Calibration device for four-wheel aligner

交通检测类

2026-04-24 11:46:47

适用JJF1154-2014《四轮定位仪》校准规范

功能简介：

本设备适用于对光电传感器式、3D影像式、在线非接触式等四轮定位仪的校准检测，覆盖汽车4S店，汽车维修店，汽车生产厂。分体式设计，满足大车、小车的轴距要求。支架采用合金铝，不变形、防腐蚀、轻便，操作省心、省力，减少人为误差精度更高。

软件部分：采用10.1英寸Windows系统平板，无线和有线两种方式，方便用户在不同的环境下操控设备，无线束约束，10米范围内自由操控检测。

电气控制部分：采用12台高精伺服控制各个角度，每个机头只需连接电源和网线口即可，操作方便简单。

机械部分：采用分体式结构，底座和角度装置插拔式组装，接触式和非接触式轮盘快捷更换，使用方便。

主要配置：电源控制箱、分体式检定台（架）、旋转机头等。及配套软件。

技术参数：

模拟轮距：0.8m～1.8m，模拟轴距：1.5m～3.5m，

外倾角：（﹣15～15）°示值误差不超过±1′，

前束角：（﹣5～5）°示值误差不超过±1′，

主销内倾角：（﹣10～25）°示误差不超过±3′，

主销后倾角：（﹣15～15）°示值误差不超过±3′，
